Lựa chọn máy đo màu quang phổ phù hợp cho phép đo màu phản xạ

Trong kiểm soát chất lượng, màu sắc không chỉ là yếu tố cảm quan mà còn là một chỉ tiêu kỹ thuật quan trọng. Sự khác biệt màu giữa các lô sản xuất có thể ảnh hưởng đến khả năng chấp nhận sản phẩm, tiêu chuẩn QC, hình ảnh thương hiệu và trải nghiệm của khách hàng.

Đối với các sản phẩm dạng đục như nhựa, sơn phủ, vải, bột, hạt, viên nén, thực phẩm, vật liệu xây dựng hoặc bao bì, phép đo màu phản xạ là một trong những phương pháp phổ biến để đánh giá màu sắc một cách khách quan và có thể lặp lại.

Máy đo màu quang phổ giúp chuyển màu sắc từ cảm nhận bằng mắt thành dữ liệu định lượng, hỗ trợ doanh nghiệp kiểm soát độ đồng nhất màu, phát hiện sai lệch giữa các lô và thiết lập tiêu chuẩn màu trong sản xuất.

Phép đo màu phản xạ

Đo màu phản xạ là phép đo lượng ánh sáng được mẫu phản xạ lại sau khi được chiếu sáng bởi một nguồn sáng xác định. Kết quả đo thường được biểu diễn dưới dạng phổ phản xạ theo từng bước sóng trong vùng khả kiến, sau đó được chuyển đổi thành các giá trị màu như CIE L*a*b*, L*C*h°, XYZ, ΔE hoặc các chỉ số màu chuyên biệt tùy theo ngành.

Nói cách khác, thiết bị không đánh giá màu bằng cảm tính như mắt người, mà đo cường độ ánh sáng phản xạ tại từng bước sóng. Từ dữ liệu này, hệ thống có thể xác định mẫu sáng hay tối, ngả đỏ hay xanh, ngả vàng hay xanh lam, cũng như mức độ sai khác màu so với mẫu chuẩn.

Phép đo phản xạ thường được sử dụng cho mẫu không truyền sáng hoặc truyền sáng không đáng kể. Với các mẫu trong suốt hoặc bán trong suốt, phương pháp đo truyền qua hoặc kết hợp truyền qua/phản xạ có thể phù hợp hơn tùy mục tiêu phân tích.

Nguyên lý hoạt động của máy đo màu quang phổ

Máy đo màu quang phổ hoạt động bằng cách chiếu ánh sáng có kiểm soát lên bề mặt mẫu, thu nhận ánh sáng phản xạ và phân tích phổ phản xạ của mẫu. Dữ liệu này sau đó được phần mềm xử lý để hiển thị dưới dạng giá trị màu, biểu đồ phổ hoặc sai khác màu so với tiêu chuẩn.

Về cơ bản, quá trình đo gồm các bước:

1. Nguồn sáng chiếu lên mẫu theo một hình học đo xác định.
2. Hệ quang học thu nhận ánh sáng phản xạ từ mẫu.
3. Bộ phân tích quang phổ ghi nhận cường độ phản xạ theo từng bước sóng.
4. Phần mềm tính toán và hiển thị kết quả màu theo hệ màu hoặc tiêu chuẩn đã chọn.

Ánh sáng phản xạ từ bề mặt mẫu có thể bao gồm hai thành phần chính: phản xạ khuếch tán và phản xạ gương.

Phản xạ khuếch tán là phần ánh sáng tán xạ theo nhiều hướng sau khi tương tác với bề mặt hoặc cấu trúc bên trong mẫu. Thành phần này thường liên quan trực tiếp đến màu vật liệu.

Phản xạ gương là phần ánh sáng phản xạ có hướng, thường xuất hiện rõ trên các bề mặt bóng, nhẵn hoặc có phủ lớp hoàn thiện. Thành phần này ảnh hưởng đến cảm nhận về độ bóng và ngoại quan bề mặt.

Trong thực tế QC, việc lựa chọn hình học đo phù hợp rất quan trọng vì cùng một mẫu nhưng thiết bị có hình học đo khác nhau có thể cho kết quả khác nhau, đặc biệt với mẫu bóng, nhám, có vân, có kết cấu hoặc không đồng nhất.

Vì sao cần đo màu bằng thiết bị thay vì quan sát bằng mắt?

Quan sát bằng mắt thường chịu ảnh hưởng bởi nhiều yếu tố như nguồn sáng, góc nhìn, người quan sát, tình trạng thị giác và môi trường xung quanh. Hai người có thể đánh giá cùng một mẫu màu khác nhau, hoặc cùng một người có thể cảm nhận màu khác nhau dưới các điều kiện chiếu sáng khác nhau.

Máy đo màu quang phổ giúp loại bỏ phần lớn yếu tố chủ quan này bằng cách cung cấp dữ liệu đo lường ổn định, có thể lặp lại và có thể truy xuất. Điều này đặc biệt quan trọng trong sản xuất hàng loạt, nơi doanh nghiệp cần kiểm soát màu giữa nhiều lô nguyên liệu, nhiều ca sản xuất hoặc nhiều nhà máy khác nhau.

Đo màu bằng thiết bị giúp doanh nghiệp:

• Thiết lập tiêu chuẩn màu cho nguyên liệu và thành phẩm.
• Kiểm tra sai khác màu giữa mẫu sản xuất và mẫu chuẩn.
• Theo dõi độ ổn định màu giữa các lô sản xuất.
• Giảm rủi ro hàng bị trả về do lệch màu.
• Hỗ trợ R&D trong quá trình phát triển công thức, vật liệu hoặc sản phẩm mới.
• Chuẩn hóa quy trình kiểm soát màu giữa các phòng QC, dây chuyền và địa điểm sản xuất.

Các yếu tố cần xem xét khi chọn máy đo màu quang phổ

Không có một thiết bị đo màu duy nhất phù hợp cho mọi loại mẫu. Việc lựa chọn máy cần dựa trên đặc tính mẫu, mục tiêu kiểm soát màu, hình học đo, môi trường vận hành và tiêu chuẩn dữ liệu cần đáp ứng.

1. Loại mẫu, kích thước mẫu và đặc tính bề mặt

Trước tiên, cần xác định mẫu cần đo thuộc dạng nào: rắn, bột, hạt, viên, sợi, vải, tấm nhựa, màng phủ, chất lỏng đục, thực phẩm rời hay sản phẩm hoàn thiện. Mỗi loại mẫu có yêu cầu gá mẫu, vùng đo và phương pháp đo khác nhau.

Với mẫu có bề mặt đồng nhất, phép đo thường đơn giản hơn. Tuy nhiên, với mẫu không đồng nhất như hạt, bột, thực phẩm dạng rời, vải có hướng sợi, vật liệu có hoa văn hoặc bề mặt có kết cấu, cần chọn thiết bị có vùng quan sát phù hợp để kết quả đo đại diện tốt hơn cho toàn bộ mẫu.

Ngoài ra, cần xem xét mẫu có độ bóng hay không, có bị ảnh hưởng bởi hướng đặt mẫu hay không, có cần đo trực tiếp trên dây chuyền hay chỉ đo trong phòng QC. Những yếu tố này sẽ quyết định nên chọn máy để bàn, máy cầm tay, thiết bị không tiếp xúc hay hệ thống đo online/in-line.

2. Hình học đo

Hình học đo là yếu tố cốt lõi trong đo màu phản xạ. Đây là cách thiết bị bố trí nguồn sáng và đầu thu so với bề mặt mẫu. Hình học đo ảnh hưởng trực tiếp đến việc thiết bị có thu nhận hay loại bỏ thành phần phản xạ gương, cũng như mức độ tương quan giữa kết quả đo và cảm nhận thị giác.

Một số hình học đo phổ biến gồm:

d/8° hoặc 8°/d: thường dùng trong các ứng dụng cần đánh giá màu vật liệu, có thể đo ở chế độ bao gồm phản xạ gương hoặc loại trừ phản xạ gương. Hình học này phù hợp cho nghiên cứu công thức màu, so màu vật liệu và các ứng dụng cần tách ảnh hưởng của độ bóng.

45°/0° hoặc 0°/45°: thường được sử dụng trong kiểm soát chất lượng màu vì kết quả có độ tương quan tốt với cách mắt người quan sát bề mặt sản phẩm trong điều kiện thông thường. Hình học này phù hợp với các ứng dụng cần đánh giá ngoại quan thực tế của sản phẩm.

Với các sản phẩm có yêu cầu kiểm soát màu nghiêm ngặt, việc chọn đúng hình học đo quan trọng không kém việc chọn thương hiệu thiết bị. Nếu hình học đo không phù hợp, dữ liệu có thể ổn định về mặt thiết bị nhưng không phản ánh đúng cách sản phẩm được nhìn nhận trong thực tế.

3. Dải bước sóng và nguồn sáng

Đối với đo màu thông thường, thiết bị cần bao phủ vùng khả kiến, thường nằm trong khoảng xấp xỉ 400–700 nm. Một số thiết bị có dải đo rộng hơn để phục vụ các ứng dụng đặc biệt hoặc phân tích phổ chi tiết hơn.

Nguồn sáng cũng là yếu tố quan trọng. Trong nhiều ứng dụng QC, nguồn sáng mô phỏng ánh sáng ngày D65 thường được sử dụng để đánh giá màu trong điều kiện tiêu chuẩn. Với các mẫu có chất huỳnh quang, chất làm sáng quang học hoặc vật liệu phản quang, cần chú ý đến khả năng kiểm soát thành phần UV của nguồn sáng để đảm bảo kết quả đo ổn định và có ý nghĩa.

4. Độ lặp lại, độ tái lập và khả năng tương quan thị giác

Khi chọn máy đo màu, doanh nghiệp không chỉ nên xem thiết bị có “đo được màu” hay không, mà cần quan tâm đến độ lặp lại, độ tái lập giữa các thiết bị và khả năng tương quan với đánh giá bằng mắt.

Độ lặp lại tốt giúp cùng một mẫu khi đo nhiều lần cho kết quả ổn định. Độ tái lập tốt giúp kết quả giữa nhiều thiết bị, nhiều phòng lab hoặc nhiều địa điểm sản xuất có thể so sánh được. Khả năng tương quan thị giác giúp dữ liệu đo phù hợp hơn với cách người dùng thực tế nhìn nhận sản phẩm.

Đây là các yếu tố đặc biệt quan trọng với các ngành có dung sai màu chặt chẽ như nhựa, sơn phủ, dệt may, bao bì, dược phẩm và vật liệu hoàn thiện.

5. Tốc độ đo và môi trường vận hành

Trong phòng QC sản xuất, tốc độ đo, thao tác vận hành và khả năng xử lý nhiều mẫu mỗi ngày là các yếu tố thực tế cần được xem xét. Một thiết bị có giao diện dễ sử dụng, quy trình đo nhanh và phần mềm trực quan sẽ giúp giảm thời gian đào tạo, hạn chế sai sót và tăng hiệu suất kiểm tra.

Trong môi trường sản xuất có bụi, bột, xơ sợi hoặc nguy cơ văng mẫu, thiết bị cần có thiết kế bền, dễ vệ sinh và bảo vệ tốt cho hệ quang học. Ngược lại, trong R&D hoặc phòng thí nghiệm, doanh nghiệp có thể ưu tiên khả năng phân tích dữ liệu, quản lý phương pháp, truy xuất kết quả và tích hợp với hệ thống dữ liệu.

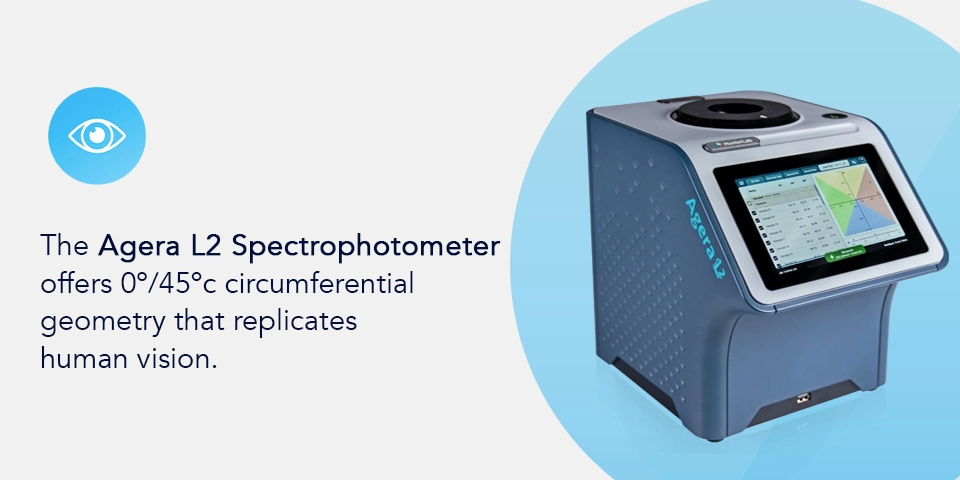

HunterLab Agera L2 – Máy đo màu quang phổ để bàn cho kiểm soát màu phản xạ

HunterLab Agera L2 là máy đo màu quang phổ để bàn được thiết kế cho các ứng dụng đo màu phản xạ yêu cầu độ chính xác cao, đặc biệt trong kiểm soát chất lượng và R&D.

Thiết bị sử dụng hình học đo 0°/45° circumferential, phù hợp với các ứng dụng cần kết quả đo có tương quan cao với cảm nhận thị giác. Đây là lựa chọn phù hợp cho các sản phẩm cần kiểm soát màu theo ngoại quan thực tế, đặc biệt khi màu sắc, kết cấu bề mặt và độ bóng đều có ảnh hưởng đến đánh giá chất lượng.

Một số điểm nổi bật của HunterLab Agera L2:

• Hình học đo 0°/45° circumferential, phù hợp cho kiểm soát chất lượng màu yêu cầu độ tương quan thị giác cao.
• Nguồn sáng CIE D65 Grade A, hỗ trợ đánh giá màu ổn định giữa các phòng lab, dây chuyền và địa điểm sản xuất.
• Hiệu năng cải thiện cho mẫu tối, đặc biệt với mẫu có hệ số phản xạ thấp.
• Hỗ trợ đo vật liệu huỳnh quang hoặc có chất làm sáng quang học nhờ khả năng kiểm soát UV.
• Vùng đo lớn, phù hợp với mẫu có kết cấu, hoa văn, bề mặt định hướng hoặc không đồng nhất.
• Camera quan sát mẫu giúp kiểm tra vị trí đo, lưu hình ảnh và hỗ trợ truy xuất dữ liệu.
• Đo đồng thời màu và độ bóng 60°, giúp rút ngắn quy trình kiểm tra ngoại quan.
• Phần mềm vận hành trực quan, phù hợp với phòng QC và môi trường sản xuất.
• Hỗ trợ quản lý người dùng, audit trail và yêu cầu toàn vẹn dữ liệu.
• Có khả năng xuất dữ liệu và kết nối với các hệ thống quản lý chất lượng như LIMS hoặc SPC.

Với cấu hình này, Agera L2 phù hợp cho doanh nghiệp cần kiểm soát màu một cách ổn định, giảm sai lệch giữa các lô sản xuất và chuẩn hóa dữ liệu màu trong toàn bộ quy trình QC.

Ứng dụng của máy đo màu quang phổ trong các ngành công nghiệp

Sơn phủ và vật liệu phủ

Trong ngành sơn và vật liệu phủ, màu sắc là chỉ tiêu ảnh hưởng trực tiếp đến chất lượng cảm quan và khả năng chấp nhận của khách hàng. Máy đo màu quang phổ giúp kiểm soát sai khác màu giữa mẫu chuẩn và sản phẩm thực tế, hỗ trợ điều chỉnh công thức và duy trì độ ổn định giữa các lô sản xuất.

Nhựa

Trong ngành nhựa, màu của hạt nhựa, compound, masterbatch hoặc sản phẩm hoàn thiện cần được kiểm soát chặt chẽ. Sai lệch màu có thể dẫn đến lỗi ngoại quan, trả hàng hoặc phải sản xuất lại. Máy đo màu giúp kiểm tra màu từ nguyên liệu đầu vào đến thành phẩm, giảm phụ thuộc vào đánh giá cảm quan.

Dệt may

Với vải, sợi và vật liệu dệt, màu sắc có thể bị ảnh hưởng bởi hướng sợi, cấu trúc bề mặt và điều kiện chiếu sáng. Thiết bị đo màu giúp đánh giá độ đồng nhất màu, so sánh giữa các lô nhuộm và kiểm soát sai khác màu theo tiêu chuẩn nội bộ hoặc yêu cầu khách hàng.

Thực phẩm và đồ uống

Trong ngành thực phẩm, màu sắc là một chỉ tiêu quan trọng liên quan đến độ chín, mức độ chế biến, độ đồng nhất và cảm nhận chất lượng. Máy đo màu quang phổ được sử dụng để kiểm soát màu của bột, hạt, gia vị, nước sốt, cà chua, snack, đồ uống và nhiều sản phẩm thực phẩm khác. Một số ứng dụng còn sử dụng các chỉ số màu chuyên biệt theo từng ngành hàng.

Dược phẩm

Trong dược phẩm, màu sắc của viên nén, viên nang, bột hoặc bao bì không chỉ liên quan đến ngoại quan mà còn hỗ trợ nhận diện sản phẩm và kiểm soát chất lượng. Thiết bị đo màu giúp giảm rủi ro sai khác màu giữa các lô và hỗ trợ tiêu chuẩn hóa dữ liệu trong quá trình sản xuất.

Vật liệu xây dựng và vật liệu hoàn thiện

Với gạch, đá, tấm ốp, sàn, vật liệu phủ hoặc các chi tiết hoàn thiện, màu sắc ảnh hưởng trực tiếp đến tính thẩm mỹ của công trình. Đo màu giúp kiểm soát độ đồng nhất giữa các lô, phát hiện sai lệch do nguyên liệu, quá trình nung, phủ bề mặt hoặc oxy hóa.

Kết luận

Để lựa chọn máy đo màu quang phổ phù hợp cho phép đo phản xạ, doanh nghiệp cần xem xét đồng thời nhiều yếu tố: loại mẫu, đặc tính bề mặt, hình học đo, dải bước sóng, nguồn sáng, độ lặp lại, tốc độ đo và môi trường vận hành.

Với các ngành sản xuất yêu cầu kiểm soát màu ổn định, dữ liệu đo màu không chỉ giúp đánh giá chất lượng sản phẩm mà còn hỗ trợ giảm phế phẩm, hạn chế khiếu nại, chuẩn hóa quy trình QC và nâng cao tính nhất quán giữa các lô sản xuất.

HunterLab cung cấp nhiều giải pháp đo màu cho phòng QC, R&D và sản xuất. Trong đó, Agera L2 là một lựa chọn phù hợp cho các ứng dụng đo màu phản xạ cần độ chính xác cao, độ tương quan thị giác tốt và khả năng quản lý dữ liệu chuyên nghiệp.

Để lựa chọn cấu hình máy đo màu phù hợp với mẫu, tiêu chuẩn kiểm soát chất lượng và quy trình sản xuất của doanh nghiệp, vui lòng liên hệ Việt Anh để được tư vấn chi tiết.
